La connectique des PCs… de l’alimentation secteur à la basse tension. Les prises réseau et USB, les raccordements M.2, SATA et USB internes… Les branchements vidéo et audio. Tout (ou presque) a été abordé lors de cette présentation. Les caractéristiques de chaque raccordement ont été vues et aussi les moyens de les reconnaitre.
Vidéo de présentation de l’USB et de sa connectique. Les normes USB de la 1.1 à la 3.2 Gen 2×2. Les différents connecteurs utilisés et les possibilités d’alimentation. Cela m’a permis d’améliorer mes connaissances sur DaVinci Resolve 😉
Présentation théorique sur Powerpoint, démo sur un montage à base de D1 (ESP8266) et utilisation des outils de mesure, calcul de consommation en mAh en mode “Deep sleep” ou pas…
Explications sur la consommation électrique et l’autonomie d’un tel montage suivant l’alimentation utilisée (Voir PPT complet sur le réseau).
Présentation rapide du mode “Coma” (CH_PD en disable). Différence avec le Deep Sleep.
Les modes de mise en veille, S0 à S5. Différence entre veille normale et veille prolongée. Utilisation de la commande PowerCfg pour voir les périphériques qui acceptent les mises en veille et ceux qui peuvent “réveiller” l’ordinateur. Démarrage rapide : différence avec le démarrage à froid. Comment choisir les mode de veille et l’activation du démarrage rapide. Différence entre « arrêter et démarrer » et redémarrer.
Depuis les premiers accumulateurs créés, différentes technologies ont été utilisées. Plomb, Ni-Cd, Ni-MH, Li-ion, Li-Po, etc… Nous avons discuté des technologies les plus utilisées dans les domaines informatiques et domestiques (Li-ion et Ni-MH). Nous avons abordé le phénomène de la charge avec sa règle de base de C/10 pendant 14h avec les variantes « rapide » ou « semi-rapide ». La durée de vie d’une batterie avec les meilleures conditions de fonctionnement ont été au centre de nos discussions.
Ce jeudi nous avons abordé la connectique. Nous avons appris à reconnaitre l’ensemble des connecteurs que l’on peut rencontrer sur un PC mais aussi de façon plus générale dans le domaine Audio et Vidéo. Nous avons présenté :
Alimentation : secteur + basse tension (adaptateurs secteur et chargeurs)
Vidéo : HDMI, DVI, VGA, S-Vidéo, Vidéo composite, YUV
Audio : Jack, Cinch, SPDIF, Coaxiale numérique
Réseau : Ethernet RJ45, Firewire
USB : normal, mini, micro et les variantes en USB3
eSATA
Mini-DIN clavier et souris
Mais également la connectique interne d’un PC :
Alimentation : Molex, Alim SATA, connecteurs multi tensions, SATA et IDE, Audio HD, Ventilateurs, USB
En mars nous avons réalisé des test sur plaque d’essai… Le montage a été construit pas à pas. D’abord le schéma avec les valeurs théoriques puis les valeurs mesurées.

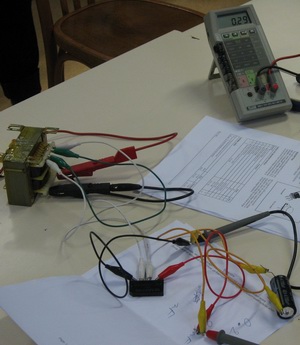

… mesures du transfo et de la sortie après redressement et filtrage.
 |
 |
Les composants ont été soigneusement repérés et identifiés par rapport au schéma d’application du composant principal : L200

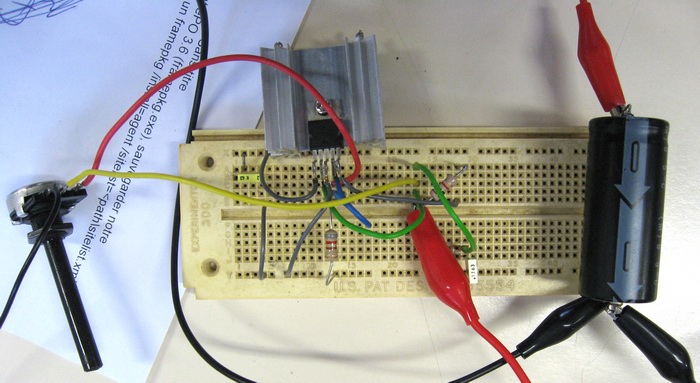

… puis placés sur plaque de test afin d’effectuer des mesures et les adaptations nécessaires

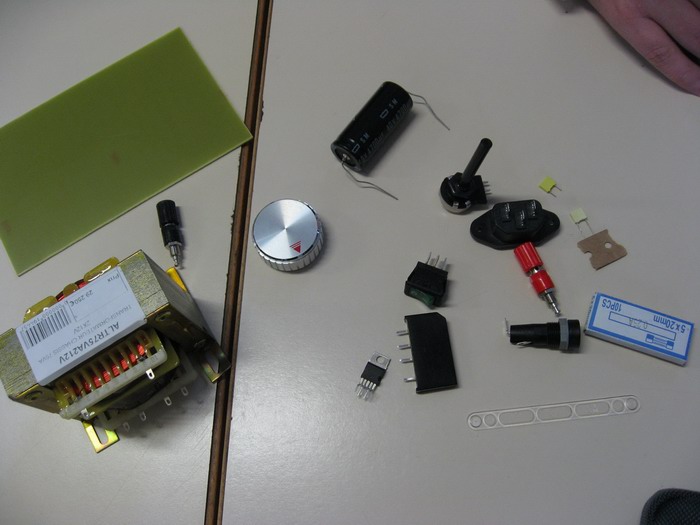

Après l’achat des composants, nous avons étudié ceux ci et vérifié les références. Le matériel étant presque complet, nous allons étudier prochainement le montage sur plaque de test..

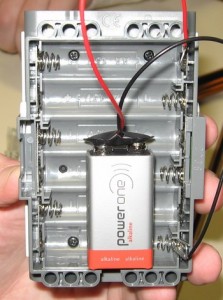

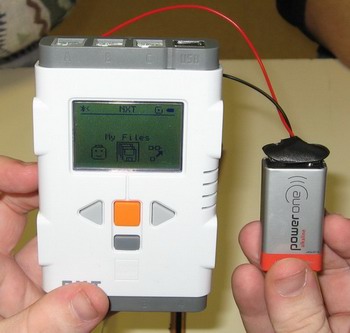

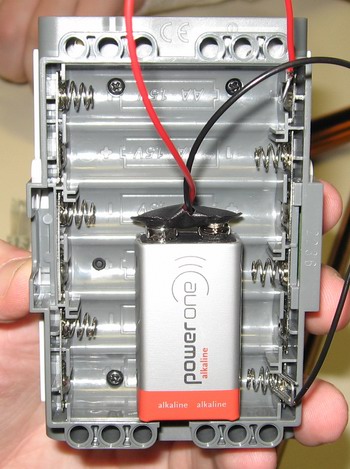

Le samedi 21 février, les participants à l’activité électronique ont modifié le système d’alimentation de notre robot pour permettre de l’utiliser avec des piles 9V comme le montrent ces photos
 |
 |

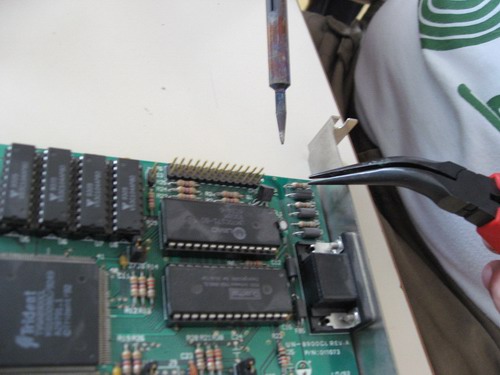

Nous avons repris une petite activité Electronique au club il y a quelques mois… Repris, parce que cette activité était déjà pratiquée à Ordileers il y a quelques années. Nous avons étudié les bases (loi d’ohm et autres), les composants standards (résistance, condensateur, transistor), etc… nous avons aussi utilisé le fer à souder pour un premier apprentissage. Nous avons en préparation une alimentation stabilisée, avec toutes les étapes nécessaires à sa réalisation (de l’étude du schéma à la fabrication du circuit imprimé en passant par le choix des composants).
