Samedi 14 janvier : Domotique

Posté le par

Sur les microcontrôleurs, comment gérer les fluctuations liées aux entrées numériques ? Les résistances de PullUp et PullDown sont là pour ça ! Nous avons abordé la problématique et aussi les solutions : résistance PullUp ou PullDown externe mais aussi la possibilité offerte par certains matériels d’utiliser des résistances internes que l’on peut activer par le code. Application pratique sur un Wemos D1 mini avec différents poussoirs et la visu de l’état lu sur une entrée en fonction de différentes valeurs de résistance.

SAMEDI 19 NOVEMBRE : ELECTRONIQUE

Posté le par

Les composants CMS

A la différence des composants traversant, les CMS sont des Composants Montés en Surface. Ils sont de petite taille (quelques millimètres pour des résistances) et doivent être brasés sur le circuit imprimé de façon différente. Nous avons vu les résistances, les condensateurs, des transistors, des circuits intégrés et observés ceux-ci au microscope.
Nous avons identifié le marquage des résistances et des transistors.
Après avoir visualisé quelques extraits de vidéos de brasage, nous avons conclu que celà nécessitait une bonne pratique… et nous aurons l’occasion de tester une autre fois.

Samedi 4 juin – Utilisation d’un multimètre

Posté le par
Ce samedi ce n’était pas “découverte” parce qu’on en a déjà vus, mais présentation des fonctions et utilisation pratique. Mesure de tensions (alimentation, aux bornes d’une LED, etc.) mesure de courant avec constatation de la perturbation due au multimètre. Tests de LEDs, de transistors et tests de continuité. Les précautions à prendre : mesure sur un calibre plus élevé pour commencer. Courant maximum suivant l’appareil (mA ou xxA et borne séparée dans certains cas). Nous avions à notre disposition 3 multimètres différents pour les essais. Nous avons aussi vu les différents cordons de mesure avec les fiches et les grip-fils présents.

Samedi 19 février – Oscilloscope sur PC

Posté le par

Oscilloscope, c’est quoi ? Un instruments de mesure qui peut se présenter maintenant sous la forme d’un boîtier que l’on raccorde sur un PC en USB et sur lequel on branche les sondes de mesure. On utilisera l’oscilloscope dans l’activité électronique / domotique. Présentation de l’outil, démonstration, tests (avec un accident non prévu : une résistance brulée) et réponses aux questions…

Lecteur RFID

Posté le par

Réalisation d’un lecteur RFID en partant d’un Arduino et d’une carte de lecture RFID. On va voir comment programmer l’Arduino, comment programmer le PC pour exploiter les badges RFID. Y compris dans le cadre d’une vrai application (AwoO). On va également s’intéresser à la réalisation du circuit ainsi que du boitier en impression 3D. Enfin en bonus, un autre exemple sur PC permettant d’utiliser des badges RFID comme mot de passe pour les sites webs.

Samedi 22 février – D1 en Deep Sleep

Posté le par

Présentation théorique sur Powerpoint, démo sur un montage à base de D1 (ESP8266) et utilisation des outils de mesure, calcul de consommation en mAh en mode “Deep sleep” ou pas…

Explications sur la consommation électrique et l’autonomie d’un tel montage suivant l’alimentation utilisée (Voir PPT complet sur le réseau).

Présentation rapide du mode “Coma” (CH_PD en disable). Différence avec le Deep Sleep.

Projet de l’été : Xyloberry

Posté le par

Cet été, nous nous sommes lancés dans un projet innovant.

Nous souhaitons faire jouer du Xylophone à un Raspberry. Ce projet implique de nombreuses disciplines pour être mené à bien :

  • De la programmation (JavaScript et Node JS), un peu de système (OS Raspbian)
  • De l’électronique pour constituer le circuit qui permettra de piloter les percuteurs (des électroaimants)
  • De la 3D afin de construire un support pour les percuteurs, à la taille du xylophone, et des électroaimants. Le support est imprimé sur une imprimante 3D

Nous avons comme objectif de présenter notre réalisation au forum des associations de Leers, en septembre. Vous pouvez suivre l’avancement du projet sur la page Facebook d’Ordileers.

Prêts à relever un défi, et à rejoindre notre équipe de “Makers” ?

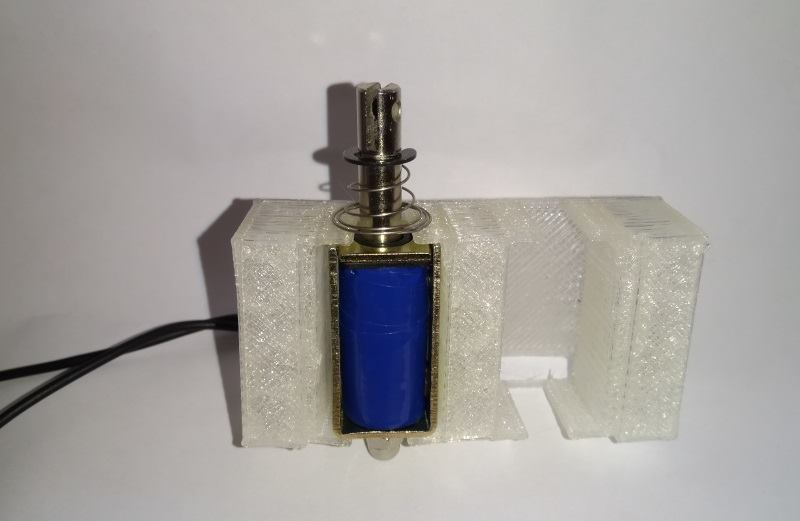

Sur la photo, le prototype du support 3D et un percuteur (électroaimant).

Electronique – l’alimentation – Début de réalisation

Posté le par

En mars nous avons réalisé des test sur plaque d’essai… Le montage a été construit pas à pas. D’abord le schéma avec les valeurs théoriques puis les valeurs mesurées.

… mesures du transfo et de la sortie après redressement et filtrage.

Les composants ont été soigneusement repérés et identifiés par rapport au schéma d’application du composant principal : L200

… puis placés sur plaque de test afin d’effectuer des mesures et les adaptations nécessaires
